elite射頻電源
射頻等離子體發生器
13.56 MHz電源能量
elite系列射頻等離子體發生器提供最先進的技術即緊湊的空氣制冷式封裝。它采用了高速閉環控制設計，一個典型的E型射頻板和一個可開關的調制器提供優越的輸出性能。在電路部分，它采用一個單一的印刷電路板，幾乎消除了所有內部電線和連接器，因而提供了最高的產品可靠性。
接口包括RS232和25pin模擬，Profibus或DeviceNet可作為定制選項。所有的射頻發生器都符合當前的電磁兼容和安全法規，包括CE標記指令、NRTL列表和電磁兼容指令。
elite系列產品可以作為連續操作的源或偏壓發生器，也可以作為獨立的工具。Elite非常適合太陽能、LED、MEMS和半導體應用。
特征與優勢
購置成本低：
空氣制冷，
高效率的設計，直流、射頻效率>85%（低功耗），
寬輸入范圍不需要特殊的電壓轉換，
容易安裝：
空氣冷卻不需要連接冷卻回路
緊湊的半機架外殼，可直接安裝工具
標準IEC輸入連接器消除了特殊布線的需要
單相，寬交流輸入范圍，適應不同的交流線路電壓，便于在世界各地安裝
適用于單相或兩相系統
優越的可靠性：
集成的單電路板設計消除了電纜和連接器
專利的inductive-clamp技術保護發生器免受最不利的電壓駐波比負載條件和等離子體波動的影響
增加的價值：
基于現場可編程門陣列(FPGA)的控制實現了快速控制回路和發生器暫態保護
通用激勵器(CEX)允許主從操作和同步其他發生器
可選液晶顯示和6鍵多功能鍵盤，允許從前面板進行本地操作
技術規格
Model | elite 750 | elite 600 | elite 300 |
Frequency 頻率 | 13.56MHz | 13.56MHz | 13.56MHz |
Frequency Stability and Accuracy 頻率穩定性和精度 | ±0.005% | ±0.005% | ±0.005% |
Available Output Power and Accuracy | |||
Dynamic Range 動態范圍 | 1 - 750W | 1 - 600W | 1 - 300W |
Commanded Power Accuracy 指令電源精度 | ± 2W (1-100W) ± 2% (101W - 750W) | ± 2W (1-100W) ± 2% (101W - 600W) | ± 2W (1-100W) ± 2% (101W - 300W) |
Commanded Power Repeatability 指令電源重復性 | ± 1% | ± 1% | ± 1% |
Load Dynamic Range (Worst Phase Forward Power) | |||
Watts nominal into 1.1:1 功率名義換算 | 750W | 600W | 300W |
Watts nominal into 1.5:1 | 600W | 600W | 300W |
Watts nominal into 2:1 | 486W | 486W | 300W |
Watts nominal into 3:1 | 384W | 384W | 300W |
Watts nominal into inf:1 | 200W | 200W | 200W |
Spurious and Harmonics at Full Rated Output Power | |||
Output Stability 輸出穩定性 | -20dBc | -20dBc | -20dBc |
PSU Switching Freq and Harmonics PSU開關頻率和諧波 | -30dBc | -30dBc | -30dBc |
Harmonic Output 諧波輸出 | -30dBc | -30dBc | -30dBc |
AC Line Hum and Noise 交流線路噪聲 | -30dBc | -30dBc | -30dBc |
Facility Requirements | |||
AC Input 交流輸入 | Single phase 110VAC - 253VAC | Single phase 110VAC - 253VAC | Single phase 110VAC - 253VAC |
Line Frequency 線頻率 | 50Hz / 60Hz | 50Hz / 60Hz | 50Hz / 60Hz |
Cooling 冷卻方式 | Air-cooled | Air-cooled | Air-cooled |
Operating Ambient Temperature Range 操作/環境溫度 | 5°C to 40°C | 5°C to 40°C | 5°C to 40°C |
Interface | |||
Remote Digital Interface 遠程數字接口 | RS-232 via DB9F | RS-232 via DB9F | RS-232 via DB9F |
Analog Interface (standard) 模擬接口（標準） | 25-pin DB25F | 25-pin DB25F | 25-pin DB25F |
Setpoint Response Time - RS232 or Analog 設置點響應時間 | <10ms | <10ms | <10ms |
Configuration and Connectors | |||

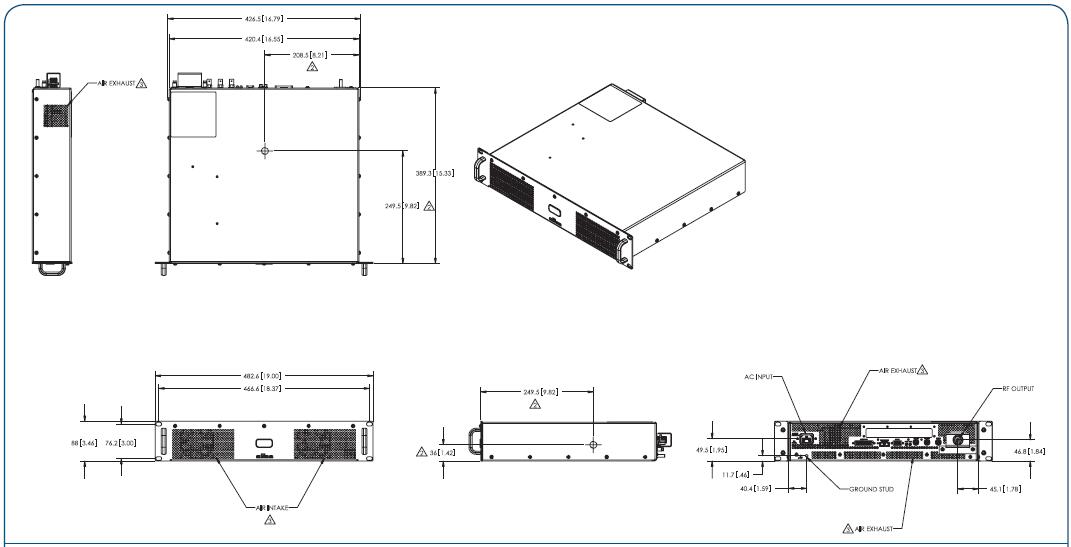

Form Factor 外形因子 | 2U, full rack | 2U, full rack | - |
Size 尺寸 | 17"W x 15"D x 3.5"H | 17"W x 15"D x 3.5"H | - |
Power Switch - Front Panel 電源開關-前面板 | Front Panel Switch | Front Panel Switch | - |

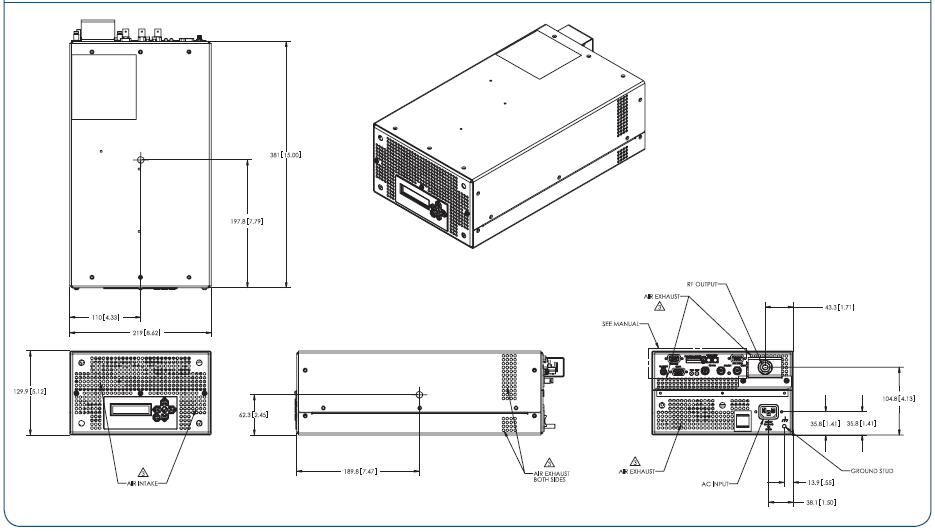

Form Factor 外形因子 | - | 3U, half rack | 3U, half rack |
Size 尺寸 | - | 8.5"W x 15"D x 5.25"H | 8.5"W x 15"D x 5.25"H |
Power Switch - Rear Panel 電源開關-后面板 | - | Rear Panel Switch | Rear Panel Switch |
RF Output Connector 射頻輸出連接器 | Type N | Type N | Type N |
AC Input Connector 交流輸入連接器 | IEC Compliant Inlet | IEC Compliant Inlet | IEC Compliant Inlet |
Common Exciter I/O 通用的激勵I(lǐng)/O | BNC | BNC | BNC |
LED Indicators LED顯示 | PWR and STAT on rear panel | PWR and STAT on rear panel | PWR and STAT on rear panel |
Weight | 9.2 kg | 9.2 kg | 9.2 kg |
